15 августа 2016

Omnetics Quick Lock USB 3.0

Появившийся в 2000 году стандарт USB 2.0 давно стал наиболее распространенным стандартом персонального компьютера. К настоящему моменту он практически полностью вытеснил из использования стандарты PS/2, RS232 (COM), RS485 (LPT). USB 2.0 используется не только для подключения периферии, не менее важной возможностью является возможность подключения внешнего накопителя.

Следует признать, что и теоретический предел в 60 Мбайт/с является недостаточным для современных накопителей, реальная же скорость USB 2.0 редко превышает 30 Мбайт/с. Стандарт USB 3.0 появился в конце 2008 года, но о по-настоящему массовом использовании можно говорить только начиная с 2014 года. Теоретический предел скорости 5Гбит/с, реальная скорость по результатам многочисленных тестов, составляет порядка 90Мбайт/с, что в 3 раза быстрее USB 2.0. К плюсам также можно отнести увеличенный практически в два раза максимально допустимый ток, а так же оптимизированное энергопотребление.

Описанные преимущества позволили устройствам, поддерживающим стандарт USB 3.0 достичь доли рынка в 30%. И если производителей разъемов и накопителей для массового сегмента насчитывается несколько сотен, то для industrial и military применений ситуация совершенно иная.

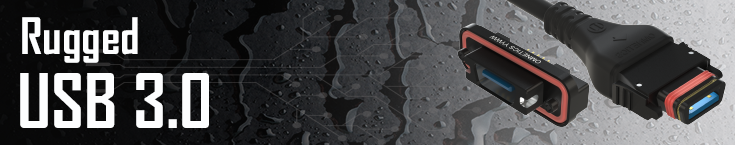

Наиболее распространенным решением для реализации USB 3.0 является решение на базе разъема MIL-DTL-38999. Таким образом, температура эксплуатации составляет -40+85, а степень пылевлагозащиты достигает IP68 в сочлененном состоянии. Однако есть у подобного решения и недостатки, и основной из них – габариты. Альтернативным вариантом являются разъемы серии Rugged USB 3.0 компании Omnetics. Разъем занимает на панели до 50% меньше по сравнению с цилиндрическими разъемами.

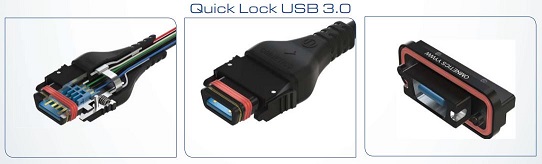

USB разъемы Omnetics Quick Lock USB 3.0 обеспечивают бесперебойную работу и передачу данных на высоких скоростях в тяжелые условия эксплуатации.

Разъемы этой серии полностью соответствуют стандарту USB 3.0. Новые разъемы Quick Lock USB 3.0 обеспечивают возможность быстрой фиксации без использования дополнительных инструментов и защиты по стандарту IP68. Кабельные разъемы поставляются с распаянными проводами в герметичном корпусе. Приборная часть может поставляться с выводами для поверхностного монтажа, для монтажа на плату или с проводными выводами. Для кабельных и приборных разъемов предусмотрены защитные колпачки.

• Скорость передачи данных: до 5 Гбит
• Сопротивление: 90±15 Ω (разъем) 90±7 Ω (кабель)
• Вносимые потери: -2,8 дБ Макс @ 2,5 ГГц *
• Сопротивление контактов:
  • Контакты с 1 по 4: 30mΩ (54mV)Max@1.8Amps
  • Остальные контакты: 50mΩ (12.5mV)Max@0.25Amps
• Рабочий ток:
  • Контакты с 1 по 4: 1,8 Amps
  • Остальные контакты: 0.25 Amps
• Прочность изоляции: 100 VAC (RMS)
• Сопротивление изоляции: 100MΩ (min)
• Защита от электромагнитных помех: в процессе тестирования
• Степень защиты: IP68
• Долговечность: 500 циклы сочленения

Подробную техническую информацию, помощь в подборе и поставке опытных образцов, можно получить у специалистов компании Комтек – официального дистрибьютора Omnetics.

Omnetics Rugged USB 3.0 High Speed Connectors Series
